DB3202-87挠性鼓形联轴器(弹性内齿型)内齿形弹性联轴器(NL型)


简介
内齿形弹性联轴器是目前国内的很新产品,在国外已经广泛地被采用,该产品由机械委济南铸造锻压机械研究所设计,适用于轴间 及的挠性传动,允许较大的轴向径向位移和角位移,且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20~+70℃。
半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,内齿形联轴器弹性体外套可根据用户使用要求选用各种硬度合成橡胶脂橡胶;增强铸型尼龙弹性体等材料。

为满足各种机械的更新改造及引进设备备件需要,我公司可以提供品种规格齐全的内齿形弹性联轴器,并可根据用户需要接受非标准订货。

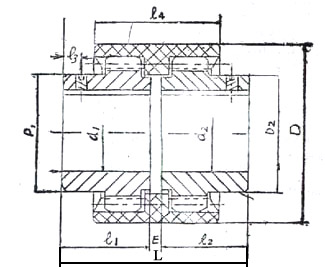

结构图


基本参数和主要尺寸
型号

公称
扭矩
Tn (N.M)

许用
转速n (r/min)

主要尺寸 (mm) 很大尺寸偏差

惯性
扭矩
(KgCm2)

重量

(Kg)

轴孔直径d1 d2

轴孔
长度
L1 L2

L D

D1

D2

E L4 轴向(mm) 径向(mm) 角度
α°
NL1 40 6000 6 8 10

16 20
25 32

37 45
55 69

40

26 4 34 2 ±0.3 0.25 0.85
12 14
NL2 100 6000 10 12 14 22

25 32
42 52

57 71
91 111

42

36 4 40 2 ±0.4 0.92 1.7
16 18 20 24
NL3 160 6000 20 22 24 52 62

113
133

66

44 4 46 2 ±0.4 3.10 2.6
25 28
NL4 250 6000 28 30 32 62 82

129
169

83

58 4 48 2 ±0.4 8.69 3.6
35 38
NL5 315 5000 32 35 38 82 112

169
229

93

68 4 50 3 ±0.4 14.28 5.5
40 42
NL6 400 5000 40 42 45 82 112

230

100

68 4 52 3 ±0.4 18.34 6.8
48
NL7 630 3600 45 48 50 82 112

229

115

80 4 60 3 ±0.6 56.5 9.8
55
NL8 1250 3600 48 50 55 112 142

229
289

140

96 4 72 3 ±0.6 98.55 26.5
60 63 65
NL9 2000 2000 60 63 65 142 172

295
351

175

124 6 93 4 ±0.7 370.5 37.6
70 71 75 80
NL10 3150 1800 70 71 75 80

142 172
212

292 352
432

220

157 8 110 4 ±0.7 1156.8 55
