GB6069-85滚子链联轴器
简介 本联轴器已列为国家标准GB6069-85，适用于各种机械联接两同轴线的传动轴；通常用于起动频繁的高低速传动。工作温度为-40 ～+120℃；传递公称扭矩为40～25000N.m。
滚子链条联轴器，具有结构简单，装拆容易；尺寸紧凑，工作可靠效率高，寿命长，适用各种工作环境，维修方便，成本低廉等特点。
轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽的型式和尺寸按国家标准GB3852-83《联轴器轴柱和键槽型式及尺寸》的规定加工。
半联轴器采用精密铸造，铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型。链条均采用符合国家 标准名牌的优质产品配套。
·

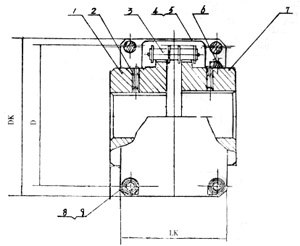

结构图
基本参数和主要尺寸
|
型号 |
公称扭矩
Tn N.m |
转速
r/min |
轴孔直径
d1,d2 |
轴孔长度 |
链号 |
齿数Z |
节距P |
D |
S |
Dk
max |
Lk
max |
很大尺寸偏差 |
惯性扭矩 (kg.m2) |
重量(kg) |
| 无罩 |
有罩 |
L |
L1 |
轴向mm |
径向mm |
角度° |
|
GL1 |
40 |
1400 |
4500 |
16-20 |
42-52 |
38 |
06B |
14 |
9.525 |
51.06 |
4.9 |
70 |
70 |
1.4 |
±0.19 |
1° |
0.00010 |
0.40 |
|
GL2 |
63 |
1250 |
4500 |
19-24 |
42-52 |
38 |
06B |
16 |
9.525 |
57.08 |
4.9 |
75 |
75 |
1.4 |
±0.19 |
1° |
0.00020 |
0.70 |
|
GL3 |
100 |
1000 |
4000 |
20-25 |
52-62 |
38-44 |
08B |
14 |
12.7 |
68.88 |
6.7 |
85 |
80 |
1.9 |
±0.25 |
1° |
0.00038 |
1.1 |
|
GL4 |
160 |
1000 |
4000 |
24-32 |
52-82 |
44-60 |
08B |
16 |
12.7 |
76.91 |
6.7 |
95 |
88 |
1.9 |
±0.25 |
1° |
0.00086 |
1.8 |
|
GL5 |
250 |
900 |
3150 |
28-40 |
62-112 |
60-84 |
10A |
16 |
15.875 |
94.46 |
9.2 |
112 |
100 |
2.3 |
±0.32 |
1° |
0.0025 |
3.2 |
|
GL6 |
400 |
630 |
2500 |
32-50 |
82-112 |
60-84 |
10A |
20 |
15.875 |
116.57 |
9.2 |
140 |
105 |
2.3 |
±0.32 |
1° |
0.0058 |
5.0 |
|
GL7 |
630 |
630 |
2500 |
40-60 |
112-142 |
84-107 |
12A |
18 |
19.05 |
127.78 |
10.9 |
150 |
122 |
2.8 |
±0.38 |
1° |
0.012 |
7.4 |
|
GL8 |
1000 |
500 |
2240 |
45-70 |
112-142 |
84-107 |
16A |
16 |
25.40 |
154.33 |
14.3 |
180 |
135 |
3.8 |
±0.50 |
1° |
0.025 |
11.1 |
|
GL9 |
1600 |
400 |
2000 |
50-80 |
112-172 |
107-132 |
16A |
20 |
25.40 |
186.20 |
14.3 |
215 |
145 |
3.8 |
±0.50 |
1° |
0.061 |
20.0 |
|
GL10 |
2500 |
315 |
1600 |
60-90 |
142-172 |
107-132 |
20A |
18 |
31.75 |
213.02 |
17.8 |
245 |
165 |
4.7 |
±0.63 |
1° |
0.079 |
26.1 |
|
GL11 |
4000 |
250 |
1500 |
75-100 |
142-212 |
107-167 |
24A |
16 |
38.1 |
213.49 |
21.5 |
270 |
195 |
5.7 |
±0.76 |
1° |
0.188 |
39.2 |
|
GL12 |
6300 |
250 |
250 |
85-120 |
172-212 |
132-167 |
28A |
16 |
44.45 |
270.08 |
24.9 |
316 |
205 |
6.6 |
±0.88 |
1° |
0.380 |
59.4 |
|
GL13 |
10000 |
200 |
1120 |
100-140 |
212-252 |
167-202 |
32A |
18 |
50.8 |
340.80 |
28.6 |
380 |
230 |
7.6 |
±1.0 |
1° |
0.869 |
86.5 |
|
GL14 |
16000 |
200 |
1000 |
120-160 |
212-302 |
167-242 |
32A |
22 |
50.8 |
405.22 |
28.6 |
450 |
250 |
7.6 |
±1.0 |
1° |
2.06 |
150.8 |
|
GL15 |
25000 |
200 |
900 |
140-190 |
252-352 |
202-228 |
40A |
20 |
63.5 |
466.25 |
35.6 |
510 |
285 |
9.5 |
±0.27 |
1° |
4.37 |
234.4 | |
