CL型齿式联轴器
简介
本联轴器为Q/ZB104-73标准，适用于联接两水平同轴线传动轴系。具有一定的补偿两相对偏移的性能，传递公称扭矩为710～1000000N.m。

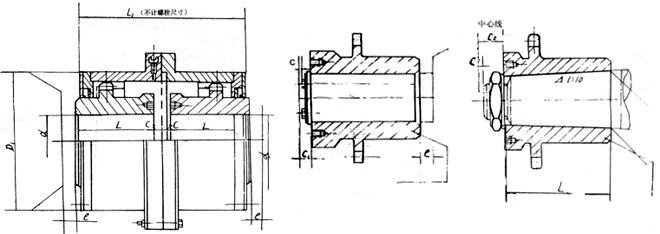

结构图
基本参数和主要尺寸
| 型号 | Y与J型轴孔 | z型轴孔 | 允许很大扭矩(公斤/米) | 允许很大转速(转/分) | 内齿圈联接螺栓数量 | 模数M | 齿数Z | CL型齿轮联轴器(Q/ZB104-73)尺寸 | 很大重量(公斤) | 飞轮力距(公斤/米2) | |||||||||
| d很小 | d很大 | dZ很小 | dZ很大 | D1 | L | L2 | L1 | C | C1 | C2 | e | ||||||||
| CL1 | 18 | 40 | 30 | 38 | 71 | 3780 | 6 | 2.5 | 30 | 110 | 55 | 55 | 115 | 2.5 | 11 | 18 | 12 | 7.50 | 0.12 |
| CL2 | 30 | 50 | 40 | 55 | 140 | 3000 | 6 | 2.5 | 38 | 125 | 70 | 80 | 145 | 2.5 | 13 | 22 | 12 | 11.37 | 0.21 |
| CL3 | 40 | 60 | 40 | 55 | 315 | 2400 | 6 | 3 | 40 | 150 | 85 | 80 | 170 | 2.5 | 15 | 25 | 18 | 20.95 | 0.42 |
| CL4 | 45 | 75 | 60 | 75 | 560 | 2000 | 8 | 3 | 48 | 175 | 105 | 105 | 215 | 2.5 | 17 | 28 | 18 | 34.90 | 0.85 |
| CL5 | 50 | 90 | 80 | 95 | 800 | 1680 | 8 | 3 | 56 | 200 | 115 | 130 | 235 | 5 | 22 | 35 | 25 | 51.93 | 1.8 |
| CL6 | 60 | 105 | - | - | 1180 | 1500 | 8 | 4 | 48 | 230 | 125 | - | 255 | 5 | 25 | 25 | 68.70 | 2.8 | |
| CL7 | 65 | 120 | 100 | 120 | 1900 | 1270 | 10 | 4 | 56 | 260 | 140 | 165 | 285 | 5 | 25 | 40 | 30 | 95.30 | 4.6 |
| CL8 | 80 | 140 | 130 | 150 | 2360 | 1140 | 10 | 4 | 62 | 290 | 160 | 200 | 325 | 5 | 30 | 45 | 30 | 129.50 | 8.3 |
| CL9 | 90 | 160 | 3000 | 1000 | 10 | 6 | 46 | 330 | 165 | 335 | 5 | 30 | 30 | 168.50 | 14.2 | ||||
| CL10 | 110 | 180 | 5000 | 850 | 12 | 6 | 56 | 390 | 180 | 365 | 5 | 30 | 30 | 254.20 | 28 | ||||
| CL11 | 120 | 220 | 7100 | 750 | 12 | 8 | 48 | 445 | 200 | 405 | 5 | 35 | 35 | 378.00 | 55 | ||||
| CL12 | 140 | 250 | 10000 | 660 | 14 | 8 | 54 | 490 | 240 | 435 | 5 | 38 | 35 | 528.10 | 85 | ||||
| CL13 | 160 | 280 | 15000 | 600 | 14 | 10 | 48 | 555 | 260 | 525 | 7.5 | 45 | 40 | 749.00 | 160 | ||||
| CL14 | 180 | 320 | 20000 | 540 | 16 | 10 | 54 | 610 | 280 | 565 | 7.5 | 50 | 40 | 944.00 | 215 | ||||
| CL15 | 200 | 360 | 25000 | 480 | 18 | 10 | 58 | 660 | 320 | 645 | 7.5 | 50 | 40 | 1278.03 | 325 | ||||
| CL16 | 230 | 400 | 37500 | 425 | 18 | 12 | 56 | 755 | 350 | 705 | 10 | 50 | 1816.20 | 600 | |||||
| CL17 | 260 | 450 | 56000 | 380 | 20 | 12 | 64 | 855 | 400 | 805 | 10 | 50 | 2681.10 | 1140 | |||||
| CL18 | 300 | 500 | 75000 | 330 | 20 | 12 | 72 | 950 | 450 | 905 | 10 | 50 | 3529.00 | 1600 | |||||
| CL19 | 350 | 560 | 10000 | 300 | 22 | 12 | 80 | 1050 | 485 | 975 | 10 | 60 | 4801.50 | 2700 | |||||
