JB/ZQ4219-86 CLZ型齿式联轴器


简介
  本联轴器适用于联接两水平同轴线传动轴子。有一定补偿两轴相对偏移的性能,传递公称扭矩为710~1000000N.m。

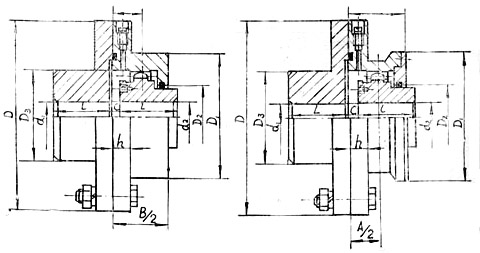

  结构图


基本参数和主要尺寸

型号
公称扭矩Tn(N.m)
许用转速n (r/min)
轴孔直径 d
轴孔长度
B/2 A/2
D
D1 D2 D3 C
转动惯量Kg.m2
重量Kg
Y
L
CLZ1
710
3780
18 19
42
53  24.5
170
 110 56 95
16
0.03
12.8
20 22 24
52
6
25 28
62
2.5
30 32 35 38
82
40
112
CLZ2
1400
3000
30 32 35 38
82
67  37.5
185
 125 71 110
2.5
0.06
17.5
40 42 45 48
112
50
CLZ3
3150
2400
40 42 45 48
112
85  46
220
 150 91 145
2.5
0.12
33
50 55 56
60
142
CLZ4
5600
2000
45 48 50 55 56
112
100  62.5
250
 175 121 170
2.5
0.22
47.3
60 63 65
142
70 71 75
CLZ5
8000
1680
50 55 56
112
110  72.5
290
 200 141 190
5
0.44
69.8
60 63 65
142
70 71 75
80 85 90
172
CLZ6
11200
1500
60 63 65
142
123  80
320
 230 161 210
5
0.75
96.1
70 71 75
80 85 90 95
172
100 110
212
CLZ7
18000
1270
65 70 71 75
142
143  92.5
350
 260 181 240
5
1.25
129
80 85 90 95
172
100 110 120
212
CLZ8
22400
1140
80 85 90 95
172
162.5  105
380
 290 211 270
5
2.06
179
100 110 120 125
212
130 140
252
CLZ9
28000
1000
90 95
172
167.5  110
430
 330 231 280
5
2.56
221
100 110 120 125
212
130 140 150
252
160
302
CLZ10
50000
850
110 120 125
212
182.5  122.5
490
 390 281 320
5
5.00
328
130 140 150
252
160 170 180
302
CLZ11
71000
750
120 125
212
202.5  140
545
 470 300 380
5
9.25
394
130 140 150
252
160 170 180
302
190 200 220
352
CLZ12
100000
660
140 150
252
242.5  175
590
 520 340 420
5
12.50
658
160 170 180
302
190 200 220
352
240 250
410
CLZ13
140000
660
160 170 180
302
262  187.5
680
 590 380 480
7.5
29.9
950
190 200 220
352
240 250 260
410
280
470
CLZ14
200000
540
180
302
 282.5 202.5
730
 650 420 520
7.5
42.50
1120
190 200 220
352
240 250 260
410
280 300 320
470
CLZ15
250000
480
200 220
352
 322 240
780
 700 480 560
7.5
56.9
1350
240 250 260
410
280 300 320
470
340 360
550
CLZ16
355000
425
240 250 260
410
 360 267.5
900
 785 530 650
10
120
2010
280 300 320
470
340 360 380
550
400
650
CLZ17
560000
380
260
410
 400 312.5
1000
 885 630 750
10
225
2910
280 300 320
470
340 360 380
550
400 420 440
650
450
CLZ18
710000
330
300 320
470
 450 355
1100
 990 710 820
10
325
3688
340 360 380
550
400 420 440
650
450 460 480 500
CLZ19
1000000
300
360 380
550
 455 365
1250
 1090 800 920
15
568
4958
400 420 440
650
450 460 480 500
530 560
800
