JB/ZQ4222-86 GICL鼓型齿式联轴器

简介
　本联轴器适用于联接两水平同轴线传动轴系。具有一定补偿两轴相对偏移的性能，传递公称扭矩为630～2800000N.m。

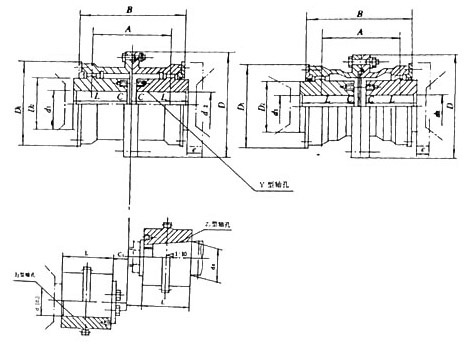

结构图

基本参数和主要尺寸

型号	公称扭矩Tn(N.m)	许用转速n (r/min)	轴孔直径 d1 d2 dz	轴孔长度		D	D1	D2	B	A	C	C1	C2	e	转动惯量Kg.m2	重量Kg
				Y	J1 Z1
				L
GICL1	630	4000	16 18 19	42	-	125	95	60	115	75	20	-	-	30	0.009	5.9
			20 22 24	52	38						10	-	24
			25 28	62	44						2.5	-	19
			30 32 35 38	82	60							15	22
GICL2	1120	4000	25 28	62	44	144	120	75	135	88	10.5	-	29	30	0.02	9.7
			30 32 35 38	82	60						2.5	12.5	30
			40 42 45 48	112	84							13.5	28
GICL3	2240	4000	30 32 35 38	82	60	174	140	95	155	106	3	24.5	25	30	0.047	17.2
			40 42 45 48 50 55 56	112	84							17	28
			60	142	107								35
GICL4	3550	3600	32 35 38	82	60	196	165	115	178	125	14	37	32	30	0.091	24.9
			40 42 45 48 50 55 56	112	84						3	17	28
			60 63 65 70	142	107								35
GICL5	5000	3300	40 42 45 48 50 55 56	112	84	224	183	130	198	122	3	25	28	30	0.167	38
			60 63 65 70 71 75	142	107							20	35
			80	172	132							22	43
GICL6	7100	3000	48 50 55 56	112	84	241	200	145	218	160	6	35	35	30	0.267	48.2
			60 63 65 70 71 75	142	107						4	20	35
			80 85 90	172	132							22	43
GICL7	10000	2680	60 63 65 70 71 75	142	107	260	230	160	244	180	4	35	35	30	0.453	68.9
			80 85 90 95	172	132							22	43
			100	212	167								48
GICL8	14000	2500	65 70 71 75	142	107	282	245	175	264	193	5	35	35	30	0.646	83.3
			80 85 90 95	172	132							22	43
			100 110	212	167								48
GICL9	18000	2350	75	142	107	314	270	200	284	208	10	45	45	30	1.036	110
			80 85 90 95	172	132						5	22	43
			100 110 120 125	212	167								49
GICL10	31500	2150	80 85 90 95	172	132	346	300	220	330	249	5	43	43	30	1.88	157
			100 110 120 125	212	167							22	49
			130 140	252	202							29	54
GICL11	40000	1880	100 110 120 125	212	167	380	330	260	360	267	6	49	49	40	3.28	217
			130 140 150	252	202							29	54
			160	302	242								64
GICL12	56000	1680	125 120	212	167	442	380	290	416	313	6	57	57	40	5.08	305
			130 140 150	252	202							29	55
			160 170 180	302	242								68
GICL13	80000	1530	140 150	252	202	482	420	320	476	364	7	54	57	40	10.06	419
			160 170 180	302	242							32	70
			190 200	352	282								80
GICL14	112000	1300	160 170 180	302	242	520	465	360	532	415	8	42	70	40	16.774	594
			190 200 220	352	282							32	80
GICL15	160000	1180	190 200 220	352	282	580	510	400	556	429	10	34	80	40	26.55	788
			240 250	410	330							38	-
GICL16	250000	1000	200 220	352	282	680	595	465	640	501	10	58		50	52.22	1134
			240 250 260	410	330
												38
			280	470	380							38
GICL17	280000	980	220	352	282	720	645	495	672	512	10	74		50	69	1805
			240 250 260	410	330
												39
			280 300	470	380							39
GICL18	355000	900	240 250 260	410	330	775	675	520	702	524	10	46		50	96.16	1626
			280 300 320	470	380							41
GICL19	450000	830	260	410	330	815	715	560	744	560	10	67		50	115.6	1773
			280 300 320	470	380							41
			340	550	450
GICL20	500000	790	280 300 320	470	380	855	755	585	786	595	13	44		50	167.41	2300
			340 360	550	450							44
GICL21	630000	750	300 320	470	380	915	795	620	808	611	13	50		50	215.7	2600
			340 360 380	550	450							44
GICL22	710000	720	340 360 380	550	450	960	840	665	830	632	13	44		60	278.07	3600
			400	650	540							44
GICL23	800000	680	360 380	550	450	1010	890	720	870	666	18	44		60	397.4	3700
			400 420	650	540							48
GICL24	1000000	650	380	550	450	1050	925	730	890	685	15	46		60	448.4	4000
			400 420 450	650	540							50
GICL25	1120000	610	400 420 450 480	650	540	1120	970	770	930	724	15	50		60	564.64	4500
GICL26	1250000	580	420 450 480 500	650	540	1160	990	800	950	788	15	50		60	637.4	4800
GICL27	1400000	560	450 480 500	650	540	1210	1060	850	958	789	15	50		70	866.26	5800
			530	800	680							50
GICL28	1600000	540	480 500	650	540	1250	1080	890	1034	805	20	55		70	1020.73	6300
			530 560	800	680							55
GICL29	2240000	520	500	650	540	1340	1200	960	1034	792	20	57		80	1450.84	7500
			530 560 600	800	680							55
GICL30	2800000	500	530 560 600 630	800	680	1390	1240	1005	1050	806	20	55		80	1947.17	9514
