JB/ZQ4645-86 NGCLZ型带制动轮鼓形齿式联轴器
简介 本联轴器列为JB/ZQ4645-86标准,适用于联接两水平同轴线传动轴系。传递公称扭矩为355~100000N.m。

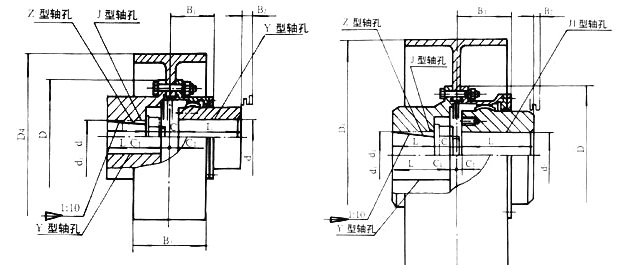

·结构图
基本参数和主要尺寸
型号 |
公称扭矩Tn(N.m) |
许用转速[n](r/min) |
轴孔直径 |
轴孔长度 |
D |
D1 |
D2 |
D3 |
C |
C1 |
H |
B |
B1 |
B2 |
D4 |
B3 |
转动惯量 Kg.m2 |
干油用量(ml) |
重量Kg |
Y |
J1 Z1 |
d1 d2 |
dz |
L |
NGCL1 |
355 |
4000 |
20 22 24 |
20-35 |
52 |
38 |
103 |
71 |
71 |
50 |
33 |
8 |
2 |
56 |
42 |
38 |
160 |
68 |
0.071 |
31 |
7.3 |
25 28 |
62 |
44 |
0.072 |
7.4 |
0.076 |
8.4 |
30 32 35 |
82 |
60 |
NGCL2 |
630 |
4000 |
25 28 |
25-42 |
62 |
44 |
115 |
83 |
83 |
60 |
39 |
8 |
2 |
68 |
48 |
42 |
160 |
68 |
0.081 |
42 |
9.2 |
30 32 35 38 |
82 |
60 |
0.084 |
10.3 |
40 42 45 |
112 |
84 |
83 |
10.5 |
NGCL3 |
1000 |
3800 |
28 |
30-52 |
64 |
44 |
127 |
95 |
95 |
75 |
39 |
8 |
2 |
70 |
49 |
42 |
200 |
85 |
0.181 |
65 |
15.1 |
30 32 35 38 |
82 |
60 |
0.184 |
16.3 |
40 42 45 48 50 55 56 |
112 |
84 |
0.193 |
18.8 |
NGCL4 |
1600 |
3800 |
38 |
40-55 |
82 |
60 |
149 |
116 |
116 |
90 |
46 |
8 |
2 |
74 |
53 |
42 |
200 |
85 |
0.225 |
82 |
19.8 |
40 42 45 43 50 55 56 |
112 |
84 |
0.242 |
23.3 |
60 63 65 |
142 |
107 |
0.296 |
26.8 |
NGCL5 |
2800 |
3000 |
40 42 45 48 50 55 56 |
45-75 |
112 |
84 |
167 |
134 |
134 |
105 |
47 |
8 |
2.5 |
84 |
58 |
42 |
250 |
105 |
0.596 |
120 |
33.3 |
0.627 |
39 |
60 63 65 70 71 75 |
142 |
107 |
NGCL6 |
4500 |
3000 |
45 40 50 55 56 |
50-75 |
112 |
84 |
187 |
153 |
153 |
125 |
52 |
9 |
2.5 |
85 |
59 |
42 |
250 |
105 |
0.72 |
143 |
40 |
60 63 65 70 71 75 |
142 |
107 |
0.776 |
46.4 |
80 85 90 |
172 |
132 |
0.837 |
53.2 |
NGCL7 |
9300 |
2400 |
50 55 56 |
60-80 |
112 |
84 |
204 |
170 |
170 |
140 |
52 |
9 |
2.5 |
93 |
63 |
42 |
315 |
132 |
1.178 |
179 |
51.8 |
60 63 65 70 71 75 |
142 |
107 |
1.254 |
59.8 |
80 85 90 95 |
172 |
132 |
1.348 |
68.2 |
100 |
212 |
167 |
1.479 |
79.6 |
NGCL8 |
9000 |
1900 |
55 56 |
70-95 |
112 |
84 |
230 |
186 |
186 |
155 |
57 |
12 |
3 |
112 |
77 |
47 |
400 |
168 |
3.734 |
274 |
84 |
60 63 65 70 71 75 |
142 |
107 |
3.86 |
93.1 |
80 85 90 95 |
172 |
132 |
3.996 |
104 |
100 110 |
212 |
167 |
4.187 |
117 |
NGCL9 |
14000 |
1500 |
60 63 65 70 71 75 |
75-110 |
142 |
107 |
256 |
212 |
212 |
180 |
64 |
13 |
3 |
119 |
80 |
47 |
500 |
210 |
9.43 |
337 |
133 |
80 85 90 95 |
172 |
132 |
9.663 |
146 |
100 110 120 125 |
212 |
167 |
9.997 |
164 |
130 |
252 |
202 |
10.3 |
182 |
NGCL10 |
20000 |
1200 |
65 70 71 75 |
80-120 |
142 |
107 |
287 |
239 |
239 |
200 |
66 |
15 |
3.5 |
120 |
90 |
47 |
630 |
265 |
29.32 |
440 |
184 |
80 85 90 95 |
172 |
132 |
29.69 |
200 |
100 110 120 125 |
212 |
167 |
30.21 |
222 |
130 140 150 |
252 |
202 |
30.74 |
246 |
NGCL11 |
31500 |
1050 |
70 71 75 |
90-140 |
142 |
107 |
325 |
276 |
270 |
235 |
74 |
16 |
3.5 |
134 |
94 |
47 |
710 |
298 |
44 |
574 |
240 |
80 85 90 95 |
172 |
132 |
45 |
262 |
100 110 120 125 |
212 |
167 |
45.5 |
399 |
130 140 150 |
252 |
202 |
46 |
326 |
160 170 |
302 |
242 |
47 |
361 |
NGCL12 |
45000 |
1050 |
75 |
100- 170 |
142 |
107 |
362 |
310 |
323 |
270 |
84 |
16 |
4 |
264 |
104 |
49 |
710 |
298 |
48 |
792 |
290 |
80 85 90 95 |
172 |
132 |
49 |
317 |
100 110 120 125 |
212 |
167 |
50 |
355 |
130 140 150 |
252 |
202 |
51 |
382 |
160 170 180 |
302 |
242 |
52 |
443 |
190 200 |
352 |
282 |
53 |
470 |
NGCL13 |
63000 |
950 |
150 |
150-170 |
252 |
202 |
412 |
322 |
350 |
300 |
86 |
17 |
4.5 |
165 |
113 |
49 |
800 |
335 |
83 |
960 |
488 |
160 170 180 |
302 |
242 |
85 |
542 |
190 200 220 |
352 |
282 |
92 |
5986 |
NGCL14 |
100000 |
950 |
170 180 |
170-220
|
302 |
242 |
462 |
462 |
420 |
335 |
98 |
18 |
5.5 |
209 |
157 |
63 |
800 |
335 |
95 |
2100 |
638 |
190 200 220 |
352 |
282 |
98 |
698 |
240 250 |
410 |
330 |
102 |
780 | |
