小型十字轴式万向联轴器

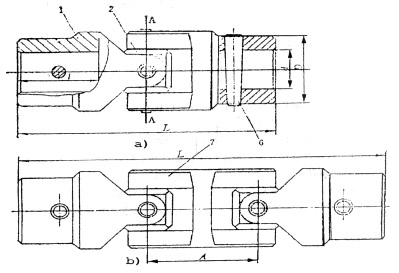

结构图

基本参数和主要尺寸

轴径d	许用转矩 [T] N.m	L				I		D	A	转动惯量＞10-6 kg.m2
		图a		图b		长系列	短系列			图a		图b
		长系列	短系列	长系列	短系列					长系列	短系列	长系列	短系列
8	11.	56	-	76	-	20	-	16	20	0.223	-	0.32	-
9
10		62	56	82	76	23	20				0.198		0.29
10	22.4	66	60	92	86			20	26	0.630	0.560	0.92	0.87
11
12		80	70	106	96	30	25
12	45.0	86	86	118	108			25	32	1.440	129.00	2.09	1.94
14
16	71.0	112	88	150	126	40	28	32	38	5.900	4.340	8.53	7.46
18
19	140.0	140	112	188	160			40	48	16.300	12.900	24.00	20.00
20						50	36
22
24	280.0	148	120	200	178	50	36	50	58	45.600	36.600	68.80	59.60
25		168	132	326	190	60	42
27
30	560.0	222	178	292	248	80	58	60	70	148.000	117.000	207.00	176.70
32
35
38	1120.0	236	192	328	284			75	92	396.000	338.000	585.00	525.00
40		296	240	388	332	110	82
42
