GB5014-85弹性柱销联轴器

简介
本联轴器已列为国家标准GB5014-85，适用于各种机械联接两同轴线的传动轴，通常用于动频繁的高低速运动。工作温度为-20 ～+80℃；传递公称扭矩为40～20000N.m。

弹性柱销联轴器具有较大结构简单、合理，维修方便、两面对称可互换，寿命长，允许较大的轴向窜动，具有缓冲、减震、耐磨等性能。

轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。

半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销 采用MC尼龙b制成。

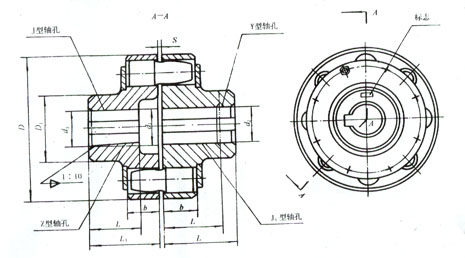

·结构图


基本参数和主要尺寸

型号	公称扭矩 Tn (N.M)	许用转速n (r/min)		轴孔直径d1 d2 dz		轴孔长度			D	转动惯量I (Kg.m2 )	质量m(kg)
		钢	铁	钢	铁	Y型	J J1 Z型
						L	L1	L
HL1	160	7100	7100	12 14	12 14	3	27	32	90	0.0064	3.7
				16 18 19	16 18 19	42	30	42
				20 24	20 24	52	38	52
HL2	315	45600	5600	20 22 24	20 22 24	52	38	52	120	0.253	7
				25 28	25 28	62	44	62
				30 32 35	30 32	82	60	82
HL3	630	5000	5000	30 32 35	30 32 35	82	60	82	160	0.6	16
				38	38
				40 42	40 42	112	84	112
				45 48
HL4	1250	4000	2800	40 42	40 42	112	84	112	195	3.4	30
				45 48	45 48
				50 55 56	50 55 56
				60 63		142	107	142
HL5	2000	3550	2500	50 55 56	50 55 56	142	107	142	220	5.4	38.5
				60 63 65	60 63 65
				70 71 72	70
HL6	3150	2800	2100	60 63 65	60 63 65	142	107	142	280	15.6	66
				70 71	70 71
				75 80	75 80
				85		172	132	172
HL7	6300	2240	1700	70 71 75	70 71 75	142	107	142	320	41.1	102
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
HL8	10000	2120	1600	80 85 90	80 85 90	212	167	212	360	56.5	132.4
				95 100 110	95 100 110
				120 125
HL9	16000	1800	1250	100 110	100 110	212	167	212	410	133.3	221
				120 125	120 125
				130 140	130	252	202	252
HL10	25000	1560	1120	110 120 125	110 120 125	212	167	212	480	273.2	322
				130 140 150	130 140 150	252	202	252
				160 170 180	160	302	242	302
HL11	31500	1320	1000	130 140 150	130 140 150	252	202	252	540	555.7	520
				190 200 220	160 170 180	302	242	302
				240 250 260	190	252	202	252
HL12	63000	1250	950	160 170 180	160 170 180	302	242	302	630	902	714
				160 170 180	190 200 220	353	282	352
				190 200 220		410	330	-
HL13	100000	1120	850	190 200 220	190 200 220	352	282	352	710	1700	1057
				240 250 260	240 250 260	410	330	-
				280 300		470	380	-
HL14	160000	850	630	240 250 260	240 250 260	410	330	-	800	4318	1956
				280 300 320	300	470	380	-
				340		550	450	-
