JB/ZQ4384-86滑块联轴器

简介
　本标准规定的滑块联轴器，适用于油泵装置或其它传递扭较小的场合，具有一定补偿两轴相对偏移量，减振和缓冲性能，其工作温度为-20～+70℃，传递公称扭矩为16～5000N.m。

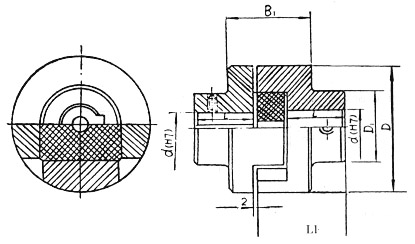

结构图

基本参数和主要尺寸

代号	型号	公称扭矩Tn (N.m)	许用转速Tn (N/min)	轴孔直径d(H7)	轴孔长度		D	D1	B1	L1		转动惯量(kg.m2)	重量(kg)
					Y	J1
										Y	J1
					L
				mm
JB/ZQ4384.01.00	KL1	16	10000	10 11	25	22	40	30	52	47	44	0.0007	0.62
				12 14	32	27				54	49
JB/ZQ4384.02.00	KL2	31.5	8200	12 14	32	27	50	32	56	54	49	0.00038	0.84
				16 18	42	30				64	52
JB/ZQ4384.03.00	KL3	63	7000	18 19	42	30	70	40	60	64	52	0.0063	1.9
				20 22	52	38				74	60
JB/ZQ4384.04.00	KL4	160	5700	20 22 24	52	38	80	50	64	79	65	0.013	3.12
				25 28	62	44				89	71
JB/ZQ4384.05.00	KL5	280	4700	25 28	62	44	100	70	75	94	76	0.045	5.39
				30 32 35	82	60				114	92
JB/ZQ4384.06.00	KL6	500	3800	30 32 35 38	82	60	120	80	90	114	92	0.12	9.82
				40 42 45	112	84				144	116
JB/ZQ4384.07.00	KL7	900	3200	40 42 45 48	112	84	150	100	120	154	126	0.43	17.72
				50 55 56	112	84				154	126
JB/ZQ4384.08.00	KL8	1800	2400	50 55 56	112	84	190	120	150	164	136	1.98	34.56
				60 63 65 70	142	107				194	159
JB/ZQ4384.09.00	KL9	3500	1800	65 70 75	142	107	250	150	180	204	169	4.9	72.16
				80 85	172	132				234	194
JB/ZQ4384.010.00	KL10	5000	1500	80 85 90 95	172	132	330	190	180	234	194	7.5	141.66
				100	212	167				274	229
