GB3931-83金属膜片挠性联轴器


简介
    本联轴器已列为国家标准GB3931-83,适用于联接两同轴线的传动轴系,具有补偿轴向和角向位移能力大,适用于恶劣环境高温300℃以下工作,传递公称扭矩为40~50000N.m。
      金属膜片联轴器,具有吸振、隔振、耐磨等性能,结构合理,维修方便、零件数量少。可用于正反转、变载荷,超支频繁的高速大功率转动。多年来在航空、船舶、军工、化工、工业泵、风机、造纸、印刷等行业广泛采用。

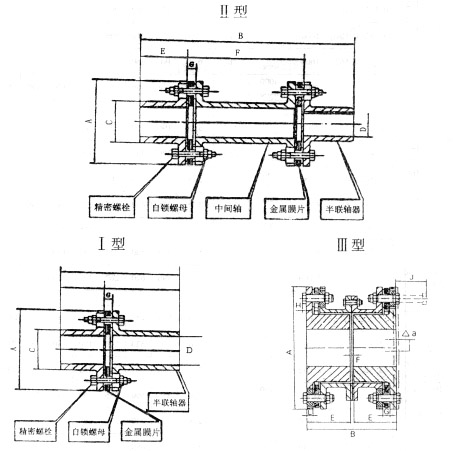

结构图


基本参数和主要尺寸

型号

功率/转速

kw/ r/min

公称扭矩

(N.m)

很大许用转速

(r/min)

很大许用补偿量

A

mm

B

mm

C

mm

D

mm

E

mm

F

mm

C

mm

角向(max)mm

轴向(max)mm

D4-6

ZD4-6

0.006/0.004 40

4500

21000

1 2.5 86 150 54 38 45 60 7.2

D4-14

ZD4-14

0.014/0.010 100

4300

19000

1 2.8 96 180 60 42 50 80 8.4

D4-22

ZD4-22

0.022/0.016 160

4100

16000

1 3.4 120 240 79 55 65 110 9.5

D4-44

ZD4-44

0.044/0.032 315

4000

14000

1 3.9 130 260 85 60 75 110 10.7

D4-112

ZD4-112

0.112/0.082 800

3800

13000

1 4.5 146 300 97 70 85 130 11.1

D4-142

ZD4-142

0.142/0.104 1000

3600

10000

1 5.9 176 310 108 75 90 130 13.6

D4-220

ZD4-220

0.220/0.162 1600

3000

9500

1 6.4 196 360 125 90 105 150 15.6

D4-350

ZD4-350

0.350/0.257 2500

3000

8400

1 7.5 226 390 140 100 120 150 16.2

D6-280

ZD6-280

0.28/0.21 2000

3000

9500

2/3 3.1 196 320 125 85 100 120 12.6

D6-440

ZD6-440

0.44/0.32 3150

3000

8400

2/3 3.4 226 360 140 100 120 120 13.5

D6-560

ZD6-560

0.56/0.41 4000

3000

7700

2/3 3.5 246 390 160 110 130 130 14.8

D6-880

ZD6-880

0.88/0.65 6300

3000

6900

2/3 4.0 276 430 175 120 145 140 15.75

D6-1100

ZD6-1100

1.10/0.81 8000

3600

6400

2/3 4.25 296 470 195 135 160 150 17.15

D6-1400

ZD6-1400

1.40/1.03 10000

2400

6000

2/3 4.5 316 500 210 145 170 160 18.8

D6-2200

ZD6-2200

2.20/1.62 16000

2200

5200

2/3 5.4 366 560 235 160 190 180 21.2

D6-3500

ZD6-3500

3.50/2.57 25000

2000

4800

2/3 5.7 396 620 260 190 210 200 23.9

D8-2200

ZD8-2200

2.20/1.62 16000

2600

6400

1/2 1.6 296 470 195 140 165 140 19.45

D8-2800

ZD8-2800

2.80/2.06 20000

2400

6000

1/2 2.0 316 520 210 150 180 160 21.8

D8-3500

ZD8-3500

3.50/2.57 25000

2200

5600

1/2 2.4 336 550 220 155 185 180 24.0

D8-4400

ZD8-4400

4.40/3.24 31500

2100

5300

1/2 2.6 356 590 235 160 195 200 25.85

D8-5600

ZD8-5600

5.60/4.12 40000

2000

5000

1/2 2.8 376 640 250 170 210 220 27.55

D8-7100

ZD8-7100

7.10/5.22 50000

1900

4800

1/2 3.0 396 690 260 180 230 230 28.9
